华为、思科双机热备方案

在网络设备领域，华为和思科是两个备受推崇的知名厂商。

为了提高网络设备的可用性和可靠性，这两家公司都提供了双机热备方案。

下面将详细介绍华为和思科的双机热备方案，包括原理、配置和优势。

华为双机热备方案

原理

华为的双机热备方案基于VRP（Versatile Routing Platform）操作系统，通过VRRP（Virtual Router Redundancy Protocol）协议实现设备间的状态同步和故障切换。

VRRP协议允许将多台路由器组成一个虚拟路由器组（VRG），其中一台路由器作为Master（主设备），其他路由器作为Backup（备用设备）。Master路由器负责处理网络流量和提供服务，而Backup路由器则实时同步Master的状态信息。

当Master路由器发生故障或不可达时，Backup路由器会检测到并自动切换为Master，接管网络服务的运行。故障切换过程对用户来说是透明的，不会造成服务中断。

配置

华为双机热备方案的配置主要包括以下步骤：

1. 创建VRG：在主备路由器上分别创建一个VRG，并将它们归属于同一个VRG组。
2. 配置VRRP：在VRG中配置VRRP协议，指定Master和Backup的优先级、虚拟IP地址以及其他相关参数。
3. 启动VRRP：启动VRRP协议，并确保主备路由器之间能够正常通信。
4. 配置故障检测：配置故障检测机制，包括心跳检测和链路检测，以确保主备路由器之间的可达性和连通性。
5. 监控和管理：通过网络管理系统监控双机热备系统的状态和性能，并及时采取措施处理故障和异常情况。

以下是在华为设备上配置VRRP的基本步骤：

1. 创建VRG（虚拟路由器组）：首先，在主备路由器上创建一个VRG，并将它们归属于同一个VRG组。可以使用以下命令创建VRG：

[RouterA] interface GigabitEthernet 0/0/1
[RouterA-GigabitEthernet0/0/1] vrrp vrid 1 virtual-ip 10.0.0.1

2. 配置VRRP优先级和虚拟IP地址：在VRG中配置VRRP的优先级和虚拟IP地址。优先级决定了Master路由器的选举顺序，而虚拟IP地址用于提供服务。可以使用以下命令配置VRRP的优先级和虚拟IP地址：

[RouterA-GigabitEthernet0/0/1] vrrp vrid 1 priority 100
[RouterA-GigabitEthernet0/0/1] vrrp vrid 1 virtual-ip 10.0.0.1

3. 配置其他VRRP参数：根据实际需求，可以配置其他VRRP参数，如抢占模式、优先级预设和追踪对象等。这些参数可以通过以下命令进行配置：

[RouterA-GigabitEthernet0/0/1] vrrp vrid 1 preempt-mode
[RouterA-GigabitEthernet0/0/1] vrrp vrid 1 preempt delay reload 60
[RouterA-GigabitEthernet0/0/1] vrrp vrid 1 track object 1

4. 启动VRRP：启动VRRP协议，并确保主备路由器之间能够正常通信。可以使用以下命令启动VRRP：

[RouterA-GigabitEthernet0/0/1] vrrp vrid 1 enable

5. 配置故障检测：配置故障检测机制，包括心跳检测和链路检测，以确保主备路由器之间的可达性和连通性。可以使用以下命令配置故障检测：

[RouterA-GigabitEthernet0/0/1] vrrp vrid 1 track interface GigabitEthernet 0/0/2
[RouterA-GigabitEthernet0/0/1] vrrp vrid 1 track timer delay up 60 down 180

6. 监控和管理：通过网络管理系统监控VRRP的状态和性能，并及时采取措施处理故障和异常情况。可以使用相关的命令和工具进行监控和管理。

以下是一个常见的VRRP配置示例，假设我们有两台华为路由器（RouterA和RouterB），它们连接到相同的网络并提供冗余服务：

# 配置RouterA
[RouterA] interface GigabitEthernet 0/0/1
[RouterA-GigabitEthernet0/0/1] vrrp vrid 1 virtual-ip 10.0.0.1
[RouterA-GigabitEthernet0/0/1] vrrp vrid 1 priority 100
[RouterA-GigabitEthernet0/0/1] vrrp vrid 1 preempt-mode
[RouterA-GigabitEthernet0/0/1] vrrp vrid 1 preempt delay reload 60
[RouterA-GigabitEthernet0/0/1] vrrp vrid 1 track interface GigabitEthernet 0/0/2
[RouterA-GigabitEthernet0/0/1] vrrp vrid 1 track timer delay up 60 down 180
[RouterA-GigabitEthernet0/0/1] vrrp vrid 1 enable

# 配置RouterB
[RouterB] interface GigabitEthernet 0/0/1
[RouterB-GigabitEthernet0/0/1] vrrp vrid 1 virtual-ip 10.0.0.1
[RouterB-GigabitEthernet0/0/1] vrrp vrid 1 priority 90
[RouterB-GigabitEthernet0/0/1] vrrp vrid 1 preempt-mode
[RouterB-GigabitEthernet0/0/1] vrrp vrid 1 preempt delay reload 60
[RouterB-GigabitEthernet0/0/1] vrrp vrid 1 track interface GigabitEthernet 0/0/2
[RouterB-GigabitEthernet0/0/1] vrrp vrid 1 track timer delay up 60 down 180
[RouterB-GigabitEthernet0/0/1] vrrp vrid 1 enable

在上述示例中，RouterA被配置为Master路由器，优先级为100，而RouterB被配置为Backup路由器，优先级为90。它们共享虚拟IP地址10.0.0.1，并启用了抢占模式和故障检测。

故障检测配置中，使用了接口跟踪机制，通过跟踪GigabitEthernet0/0/2接口的状态来判断主备路由器的可达性。同时，设置了延迟时间，确保在路由器重启后延迟60秒再进行抢占。

在配置VRRP时，需要注意设置优先级、虚拟IP地址、抢占模式和故障检测参数，以满足实际需求。同时，通过监控和管理工具，及时检测和处理故障，确保网络的稳定运行。

思科双机热备方案

原理

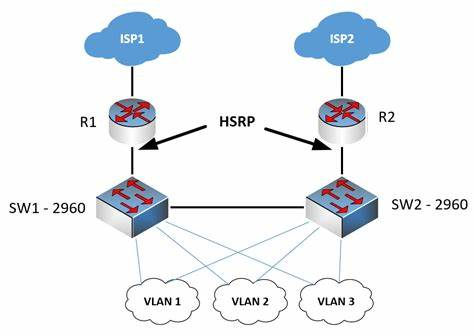

思科的双机热备方案基于Cisco IOS操作系统和HSRP（Hot Standby Router Protocol）协议。HSRP协议允许将多台路由器组成一个HSRP组，其中一台路由器作为Active（活动设备），其他路由器作为Standby（备用设备）。

Active路由器负责处理网络流量和提供服务，而Standby路由器实时同步Active的状态信息，并准备接管主设备的功能。一旦Active路由器发生故障，Standby路由器会自动检测到并切换为Active，继续提供服务。

配置

思科双机热备方案的配置主要包括以下步骤：

1. 创建HSRP组：在主备路由器上分别创建一个HSRP组，并为它们指定组号和虚拟IP地址。
2. 配置HSRP：在HSRP组中配置HSRP协议，包括优先级、预共享密钥、Hello时间间隔等参数。
3. 启动HSRP：启动HSRP协议，并确保主备路由器之间能够正常通信。
4. 配置故障检测：配置故障检测机制，包括心跳检测和链路检测，以确保主备路由器之间的可达性和连通性。
5. 监控和管理：使用思科的网络管理工具，监控双机热备系统的状态和性能。及时发现故障和异常情况，并采取相应的措施进行处理和修复。

以下是在华为设备上配置VRRP的基本步骤：

1. 创建VRG

在思科路由器上配置HSRP之前，首先需要创建一个虚拟路由器组。可以使用以下命令在接口上创建一个VRG，并指定VRG的编号：

RouterA(config)# interface <interface>
RouterA(config-if)# standby <group-number> ip <virtual-ip-address>

其中，<interface>是指要配置HSRP的接口，例如GigabitEthernet0/0/1；<group-number>是VRG的编号，可以是1-255之间的任意数字；<virtual-ip-address>是VRG的虚拟IP地址。

2. 设置优先级和抢占模式

为了确定活动路由器和备份路由器，可以使用优先级和抢占模式进行配置。默认情况下，优先级为100，较高的优先级将使路由器成为活动路由器。可以使用以下命令配置优先级和抢占模式：

RouterA(config-if)# standby <group-number> priority <priority-value>
RouterA(config-if)# standby <group-number> preempt

其中，<group-number>是VRG的编号，<priority-value>是指定的优先级。较高的数字表示较高的优先级。

3. 配置其他HSRP参数

根据实际需求，可以配置其他HSRP参数，如预选路由、抢占模式和延迟等。这些参数可以通过以下命令进行配置：

RouterA(config-if)# standby <group-number> preempt delay minimum <delay-seconds> reload <reload-seconds>
RouterA(config-if)# standby <group-number> authentication md5 key-string <password>

其中，<group-number>是VRG的编号，<delay-seconds>是指定的抢占延迟时间（以秒为单位），<reload-seconds>是指定的重新加载延迟时间（以秒为单位），<password>是指定的MD5认证密码。

4. 启用HSRP

启用以下命令启用HSRP：

RouterA(config-if)# standby <group-number> priority <priority-value>
RouterA(config-if)# standby <group-number> preempt
RouterA(config-if)# standby <group-number> authentication md5 key-string <password>
RouterA(config-if)# standby <group-number> track <interface> <threshold>
RouterA(config-if)# standby <group-number> timers <hello-time> <hold-time>
RouterA(config-if)# standby <group-number> ip <virtual-ip-address>
RouterA(config-if)# standby <group-number> name <group-name>

其中，<group-number>是VRG的编号，<priority-value>是指定的优先级，<password>是指定的MD5认证密码，<interface>是指定要跟踪的接口，<threshold>是指定跟踪的阈值，<hello-time>是指定HSRP hello报文的发送间隔，<hold-time>是指定路由器在未收到hello报文后将路由器标记为失效的时间，<virtual-ip-address>是VRG的虚拟IP地址，<group-name>是指定VRG的名称。

5. 验证配置

完成HSRP配置后，可以使用以下命令验证配置是否正确：

RouterA# show standby
RouterA# show standby brief

这些命令将显示与HSRP相关的信息，包括VRG状态、活动路由器、备份路由器和虚拟IP地址等。
